مصدر التغذية

الأنظمة المدمجة تتطلب الطاقة الكهربائية للعمل. معظم المكونات فيها بما في ذلك المعالجات يمكن أن تعمل في مجموعة واسعة من الفولتية. على سبيل المثال، مجموعة من الجهد التشغيل للPIC16F88 هو من 2 فولت الي 5.5 فولت فهذا يعني أنك يمكن أن توفر الطاقة من ثلاث بطاريات حجم AA حيث يكون 4.5 فولت وسوف تعمل على ما يرام طالما أن الجهد البطارية لا تقل عن 2 فولت ولكن هناك بعض التطبيقات التي تحتاج إلى الجهد المستمر منتظم ولا يوجد به اي تذبذب . على سبيل المثال، أي تطبيق يستخدم المحول التناظري الي رقميADCS تتطلب إشارة الجهد الثابتة لتوفير عدد رقمي دقيق لإشارة الدخل التناظرية. إذا كان الجهد إشارة غير مستقر،يكون  الإخراج ADC لا معنى له. لذلك،وسوف نعمل منظم جهد + 5V حتي نعمل به في معمل التجارب ويتم استخدام منظم الجهد LM7805  لهذا الغرض. أنه يحول مدخل الجهد من 7 الي 22 الي 5 فولت منتظم ومستقر

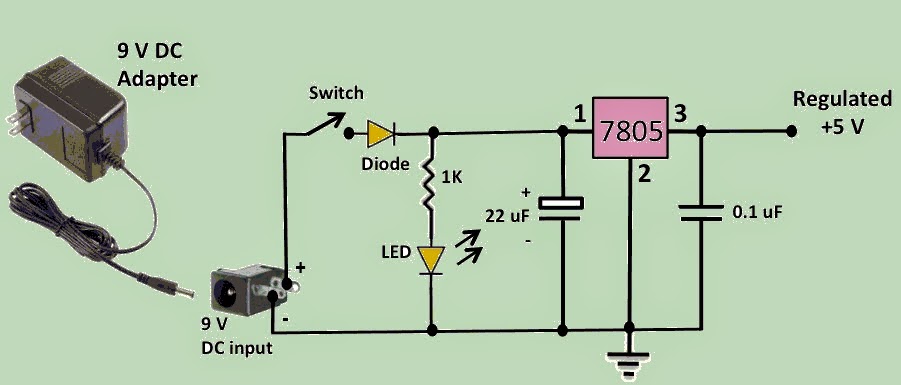

وكما هو موضح بالصوره التالي توصيل منظم الجهدLM7805 مع محول من 220 فولت الي 9 فولت ويقوم منظم الجهد بجعل ال 9 فولت الي 5 فولت مع ملاحظه توصيل مكثفين مع المنظم وذلك لمزيد من الاستقرار

عند التوصيل عملي هذا المنظم يجب وضع هذا المنظم علي مبرد للجهد وايضا من المناسب استخدام محول ذات امبير مناسب للميكرو يرجي ان لا يزيد عن ا امبير في معظم التطبيقات وايضضا ملاحظه سخونه المنظم ولذلك ينصح بوع مبرد كما بالصوره

حلول اخري
يمكن استخدام مصدر التغذيه المستخدم بالكمبيوتر استخدام فقط 5 فولت من وهذا يعتبر من افضل الحلول  او ايضا يمكن استخدام شاحن الموبايل ولكن ان لا يزيد عن 6 فولت حتي لا يتلف الميكرو انا عن نفسي استخدم بور الكمبيوتر في كثير من الاحيان اما التطبيقات التي اقوم بعملها من اجل البيع او مشاريع للطلابه فكثير من الاحيان استخدم شاحن الموبايل
